产品分类 / 球轴承 / 薄壁轴承 /

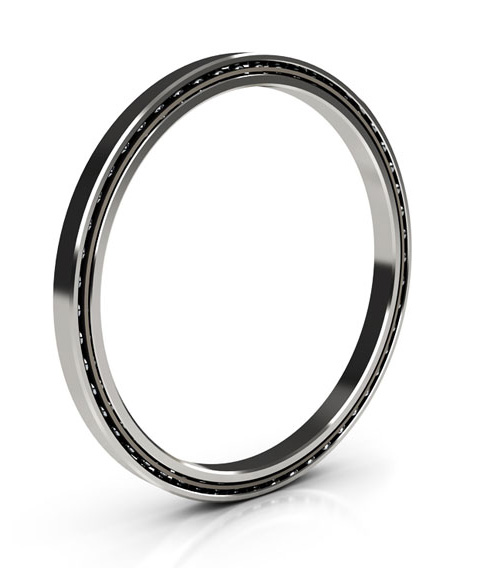

薄壁轴承

2068 产品

Kaydon薄壁轴承等价物

开式轴承
开式轴承
KA、KAA、KB、KC、KD、KF、KG系列，孔径范围从1“到40”。
密封轴承
密封轴承
JA、JB、JG系列、JHA、JU的孔径范围为1“至40”。
Endura kote电镀轴承
Endura kote电镀轴承
NA、NAA、NB、NC、ND、NF、NG系列，孔径范围为1“至39.9998”。
RealiSlim不锈钢轴承
RealiSlim不锈钢轴承
SA、SAA、SB、SC、SD、SF、SG系列，孔径范围从1“到40”。
公制轴承
公制轴承
8mm、13mm、20mm系列，孔径范围为25mm至360mm。
UltraSlim轴承
UltraSlim轴承
2.5毫米系列，孔径范围为35毫米至170毫米。
RealiSlim tt转盘轴承
RealiSlim tt转盘轴承
TT系列，孔径范围为1.5英寸至6英寸。
BB系列公制球轴承
BB系列公制球轴承
BB系列，孔径范围从30毫米到900毫米。

薄壁深沟球轴承

67,68,69细类薄壁轴承
67,68,69细类薄壁轴承
孔径范围为10毫米至95毫米。
ET、ER系列超薄轴承
ET、ER系列超薄轴承
孔径范围为0.375英寸至20mm。

薄壁轴承

下面列出的薄壁轴承有开放式、屏蔽式或密封式等类别。养贞不仅提供标准化的公制和英制薄壁轴承，而且会根据您的需求提供薄壁轴承的定制化方案。该类薄截面轴承或者说超薄轴承在腐蚀性和非腐蚀性的环境中均具有很高的性能，这些环境中轴承的应用空间是最小的。养贞的薄壁轴承型号可与Kaydon的薄壁轴承型号进行互换。轴承互换表旨在作为一个型号快速转换的参考指南。

类型

角接触薄壁轴承（A型）：在有高轴向载荷的应用中，应使用A型角接触薄壁球轴承。薄截面轴承在径向或组合径向-推力应用中也有很好的效果。A型薄壁轴承决不能单独用于支持力矩载荷或反向的轴向载荷。两个A型薄壁轴承通常作为双联使用。

四点接触薄壁轴承（X型）：X型薄壁轴承，或四点接触薄壁球轴承是力矩载荷的理想选择。X型超薄截面轴承设计有哥特式拱形滚道，在球和滚道之间形成4个接触点。这种设计对于力矩载荷和反向的轴向载荷是非常好的。X型薄壁轴承可用于其他轻载条件，但不建议代替C型或A型薄壁轴承用于纯径向载荷。

径向接触薄壁轴承（C型）：C型薄壁轴承，即径向接触薄壁轴承，设计有深球槽以承受高负荷。虽然这种轴承主要用于有径向载荷的应用，但它可以承受中等的轴向载荷、反向的轴向载荷和矩载荷。

材料

从我们的各种材料中选择薄壁轴承，包括铬钢、不锈钢或陶瓷合金。目录中显示的标准薄壁轴承有SAE 52100钢圈和钢球。薄壁轴承可以用其他特殊的轴承钢制造，以提供耐腐蚀性，高温能力，替代的负载能力或化学兼容性。

套圈

养贞轴承公司用SAE 440C不锈钢制造了等截面薄壁球轴承，以提供耐腐蚀性。作为不锈钢套圈的替代方案，套圈的整个表面可以镀上结节状的薄密铬（TDC）。这种符合AMS 2438标准的镀层实现了分子结合，不会剥落、剥离或与基体材料分离。TDC镀层的硬度为HRC 70 - 78，可以承受远远超过基础材料范围的温度。

特殊的等截面薄壁轴承是由铝、300系列不锈钢、17-4不锈钢和其他金属制造的。

球

一些可用的特殊球材料包括440C不锈钢、300系列不锈钢、氮化硅和M-50钢。

精度

薄壁轴承有四个精度等级。分别是ABEC 1、3、5和7级。轴承内孔、外径和径向游隙的公差在产品表中显示。

尺寸

薄壁轴承的孔径范围从0.750英寸到40.000英寸。该产品系列的截面范围从0.187 x 0.187英寸到1.000 x 1.000英寸。

密封类型

开放式薄壁轴承通常采用油润滑，启动扭矩小，转动灵活。

轴承密封由粘合在金属垫圈上的丁腈/BUNA-N橡胶组成。在某些尺寸上可提供高温PTFE密封（最高250℃）或Viton密封（最高230℃）。密封件的内唇与轴承内圈摩擦，对较小的颗粒如灰尘和湿气提供有效的密封，同时防止润滑剂泄漏。接触式密封产生的摩擦力矩水平比开放式轴承高得多，并降低轴承的最大速度。低于-40°C时，丁腈橡胶和氟橡胶会变硬，提供的密封效果较差，因此在非常低的温度下应考虑使用PTFE密封或金属防护罩。

结构

即使在轴和轴承座孔径较大的情况下，横截面仍保持不变，因而薄壁轴承也被称为恒定截面（CS）轴承。薄壁轴承有三种配置：角接触轴承（A型）、康拉德装配深沟向心球轴承（C型）和四点接触向心球轴承（X型）。

具有深沟球结构的薄壁轴承，有开式轴承、防护罩（2Z）或密封（2RS）。

测量系统

英制、公制

保持架

黄铜、尼龙、酚醛和不锈钢

润滑

养贞轴承为特殊应用提供许多不同的润滑剂。可以提供专门为高速、低扭矩、耐水、高温、振荡运动和食品机械设计的润滑脂。额外的润滑剂，如干膜，适合在真空和空间应用中使用。具体请参见球轴承润滑页面。

温度

普通铬钢薄壁轴承可以在120°C的恒定温度或高达150°C的间歇温度下使用。超过这些温度，铬钢的负载能力就会下降。通过特殊的热处理工艺和添加高温润滑脂，我们也可以定制耐高温的薄壁轴承。

内部游隙

内部游隙是指外环、内环和滚动体之间的间隙。一般来说，外圈相对于固定内圈的上下移动量称为径向内部游隙，其左右移动量称为轴向内部游隙。轴承在运行中的内部游隙是一个重要的因素，对其他因素如噪音、振动、热量和疲劳寿命有很大影响。

典型应用

精密机器人关节                                                 半导体设备和测量系统                                                      雷达和微波设备

太阳能电池阵列板                                              导向系统                                                                         医学影像设备

机械工具                                                           纺织机械                                                                         材料处理

卫星系统天线设备                                              包装机械                                                                         航空航天

扫描设备光学设备                                              旋转接头                                                                         制造设备

军用炮塔                                                           滑环组件                                                                         谐波驱动

减速器

优势以及购买&使用体验

养贞轴承专注于薄壁轴承长达22年，能够有效地应对客户在轴承应用中遇到的各种疑难杂症。我司目前轴承库存种类多达数千种，能够向市场提供罕见的薄壁轴承库存。我司有着丰富的国际贸易经验，大多数产品能够实现当天接单当天发货。特别是服务于美国企业的经验，我司60%客户在北美，如国际著名的公司像特斯拉、谷歌、NASA等均为公司客户，它们都采购过我司的轴承产品。一些世界级的产品上也使用了我司轴承，比如奔驰s系的中控台就有我司的轴承。

我司不仅仅是轴承的销售者，更是轴承解决方案的专家。我司拥有一支强大的技术精湛的工程师团队和一支庞大的“心系客户”的客户服务团队。这些专家拥有丰富的服务终端用户的经验以及行业解决方案，能够结合您的实际工况提供定制轴承解决方案。
